  • Características gerais

    Composição do sistema
    O humiFog para todas as AHU/condutos é composto por
    • Conjunto de bomba com modulação contínua (com inversor);
    • Rack com bocais de atomização de água;
    • Separador de gotas (obrigatório para instalações certificadas);
    • Tubos de conexão de alta pressão;
    • Sondas de umidade;
    • Sistema de tratamento de água (osmose inversa) não fornecido pela CAREL.

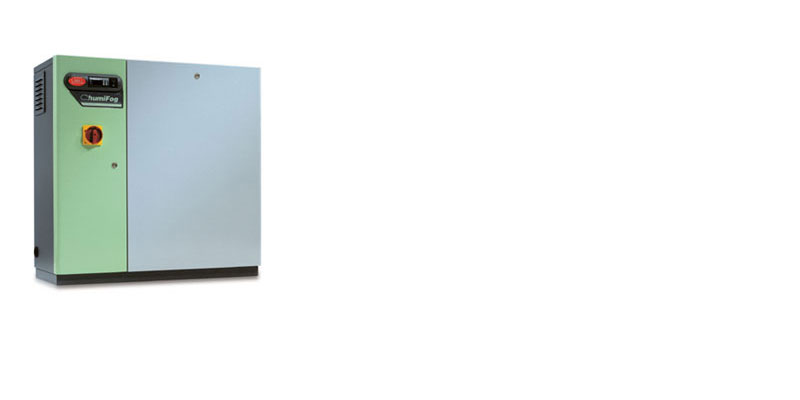

    Conjunto de bomba com modulação contínua para AHU/condutos (com inversor)
    O conjunto de bomba utilizado para aplicações AHU/duto possui um inversor que altera continuamente a velocidade da bomba de alta pressão para ajustar a taxa de fluxo da água pulverizada.
    Combinando a modulação contínua da bomba com o controle do número de bocais que se encontram abertos, por meio das válvulas solenóide, a taxa de fluxo pode variar entre 15% até 100% da classificação de fluxo da bomba e a pressão da água é mantida entre 25 e 75 bar, o que garante a produção de gotículas muito finas.
    A capacidade máxima do conjunto da bomba disponível é de 60, 120, 180, 250, 350, 500 kg/h (versões personalizadas até 5000 kg/h).

    Rack de umidificação montado no duto

    Fornecido para medir a AHU/duto, é composto por coletores de bocais, bocais de atomização, válvulas de coletor ligado-desligado, válvulas de drenagem de coletor, válvula de ventilação e a válvula de drenagem principal. Todas as peças metálicas são fabricadas em aço inoxidável. As válvulas solenóides de tipo ON/OFF controlam o número de bocais que se encontram abertos e as válvulas de solenóide de drenagem e de ventilação são utilizadas para esvaziar o rack sempre que o umidificador interromper a umidificação.

    Distância de absorção

    O humiFog gera uma névoa muito fina contendo gotículas com um diâmetro médio de apenas 10 a 15 µm por meio de bocais com abertura de apenas 0,2 mm, funcionando em alta pressão (25 a 75 bar). Esta névoa muito fina é rapidamente absorvida pelo ar, necessitando de um mínimo de espaço livre para evaporação, apenas 700 mm. Normalmente apenas 1000 a 1200 mm são necessários para que mais de 95% da água atomizada seja absorvida pelo ar.

    Separador de gotas (obrigatório para instalações certificadas)

    O separador de gotas tem o objetivo de reter as gotículas de água que ainda não estão completamente evaporadas para evitar que estas deixem a câmara de umidificação.
    Está disponível em duas versões: com fibra de vidro ou filtros de aço AISI304, sendo os últimos necessários para instalações certificadas VDI6022. A estrutura do separador de gotas é sempre em aço inoxidável. O separador de gotas é fornecido em módulos de tipo padrão que podem ser montados para cobrir a seção cruzada da AHU/duto.

    Higiene certificada

    A implementação
    • De rack atomizador de aço inoxidável especial que permite a drenagem dos tubos;
    • Do eliminador de névoa totalmente em aço inoxidável fabricado pela CAREL permitiu ao humiFog para AHU/nduto obter a certificação VDI6022: "Normas de higiene para ventilação e sistemas de refrigeração de ar, escritórios e salas de montagem", emitido por ILH Berlin. Além disso, o aparelho também foi certificado de acordo com DIN1946, VDI3803, SWKI2003-5 (CH), ÖNORM H 6021 (A)
