Kit KEC OEM

Características gerais
A linha dos kits KEC é a solução de resfriamento evaporativo desenvolvido para OEMs, atendendo às necessidades específicas de flexibilidade, simplicidade, tamanhos reduzidos e integração.

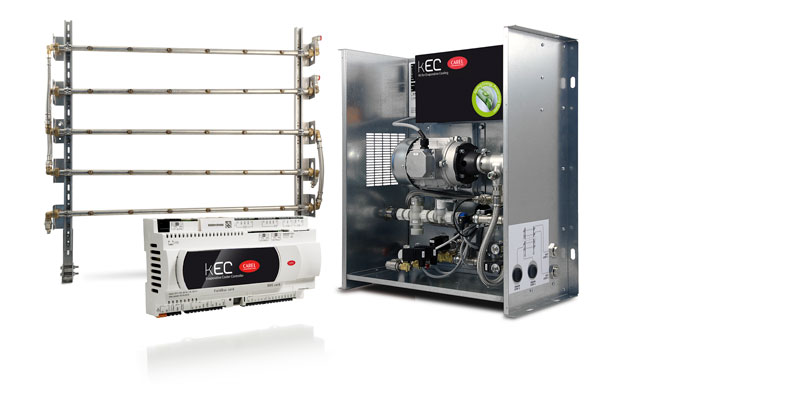

Os kis KEC incluem: O circuito de água para ser instalado em uma seção do
UTAs e inversor e o controlador eletrônico para ser integrado ao painel elétrico da unidade; e os componentes para a montagem do sistema de atomização no duto de ar.
O KEC pressuriza a água até 14 bars usando uma bomba rotativa de palhetas e então atomiza-a até o bico, em pequenas gotículas que evaporam facilmente no ar, reduzindo a temperatura. Esse fenômeno pode ser aproveitado para resfriar indiretamente um segundo fluxo de ar, através da ação combinada do KEC e a unidade de recuperação de calor.
A linha inclui os modelos com capacidades de 50 até 1000kg/h, todos alimentados com 230Vac 50/60 hz monofásico. A alimentação de água pode ser corrente, abrandada ou desmineralizada
O controlador eletrônico KEC gerencia o inversor e outros dispositivos na unidade de bombeamento, baseada na necessidade de produção enviada pelo controlador da UTA pela linha serial RS485, com protocolo Modbus. A quantidade de água é constantemente modulada através da ação combinada do inversor - que controla a velocidade do motor e consequentemente a taxa de fluxo da bomba - e duas vávulas solenóides instaladas no circuito da água, que controla as duas saídas de água pressurizada de modo a ativar um ou todos os grupos de bicos. Dependendo do modelo de controle, os dois grupos de bicos podem ser alocados no mesmo sistema de distribuição (modulação de dois passos no duto) ou podem ser separados, em dois sistemas de distribuição diferentes (normalmente, um rack para umidificação no inverno e um rack para resfriamento evaporativo indireto no verão).
O sistema KEC não armazena nenhuma água enquanto não está em operação, garantindo absoluta higiene.
Um algoritmo auto-adaptativo implementado no controlador eletrônico otimiza o consumo de água - informação fornecida pelo dispositivo medidor da taxa de fluxo - enquanto ao mesmo tempo garante resfriamento do ar constante. Ao combinar economia de energia obtida pelo inversor e a ausência da queda de pressão dos ventiladores da UTAs, o KEC fornece ao mercado OEM uma solução avançada e versátil para resfriamento evaporativo.-
Mais
- Flexibilidade: Separação entre o circuito da água e os eletrônicos significa que o KEC pode ser instalado livremente dentro de unidades OEM.
- Modulação: KEC modula a produção através da ação combinada do inversor e válvulas solenóides on-off.
- Economia de água: A entrada de água é medida pelo sensor de fluxo e é otimizada usando um algoritmo de controle auto-adaptativo.
- Economia de energia: O KEC não causa uma queda de pressão adicional para os ventiladores das UTAs, ao contrário dos sistemas tradicionais de meios úmidos.
- Modularidade: O projeto do sistema de atomização permite adaptação para todos os layouts de instalação possível
- Higiene: Sem qualquer biocida químico, o KEC garante nenhuma proliferação de bactérias ao esvaziar a tubulação durante o momento de parada e executa ciclos periódicos de lavagem.
