MC Multizone
Características gerais

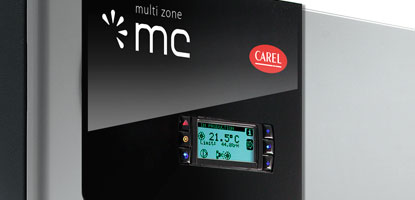

O MC é um umidificador adiabático de atomização que utiliza a energia de ar comprimido para atomizar água em gotículas micrométricas. O sistema consiste em um armário equipado com um controlador eletrônico e uma interface com visor, que, graças a duas redes independentes de água e de tubulação de ar, alimenta os bocais nas condições ótimas para fluxo e pressão. Dentro do bocal, a energia do ar é utilizada para criar uma emulsão com gotículas de um diâmetro de aproximadamente 10 µm, permitindo uma rápida absorção. Esta característica torna o MC no produto mais adequado para instalações diretamente no ambiente, com utilização na indústria têxtil e na de processamento de madeira e de papel, em celeiros e em câmaras frigoríficas onde existe quase sempre ar comprimido. Contudo, na ausência de uma linha de ar comprimido preexistente, é também vantajoso instalar um sistema MC equipado com um compressor de ar dedicado. O MC pode também ser instalado no duto se houver espaço suficiente para a absorção do jato de água atomizada.
O MC pode ser utilizado tanto com água desmineralizada (para evitar enviar sais para o ambiente) como com água mineral: o bocal encontra-se equipado com uma agulha de limpeza particular no seu interior, ativada periodicamente por uma mola que limpa o orifício de quaisquer depósitos de sais minerais. Graças à válvula solenoide de drenagem situada no final da linha, é possível drenar a unidade quando estiver inativa e de a lavar periodicamente. Para melhorar a higiene, uma lâmpada UV (opcional) é também fornecida, a ser instalada na entrada de água do MC
O MC encontra-se disponível com uma capacidade de 60 l/h ou de 230 l/h. Pode utilizar a solução main/secondary quando desejar adicionar outra área com uma configuração diferente (até 6 áreas) ou quando desejar aumentar a capacidade de umidificação (acima de 230 l/h) numa única área. Os bocais encontram-se disponíveis em várias capacidades: 2,7 – 4,0 – 5,4 – 6,8 – 10,0 l/h. A escolha do bocal depende de como deseja dividir a capacidade de umidificação total.-
Mais
- Emulsão de gotículas muito fina, adequada para umidificação e refrigeração direto em ambientes graças à rápida absorção
- Possibilidade de utilizar main/secondary, para aumentar a capacidade ou para aplicações de zonas múltiplas
- Possibilidade de escolher o tamanho do bocal de forma a melhor dividir a carga de umidificação
- Bocal com agulha de autolimpeza, pode também ser utilizado com água mineral
