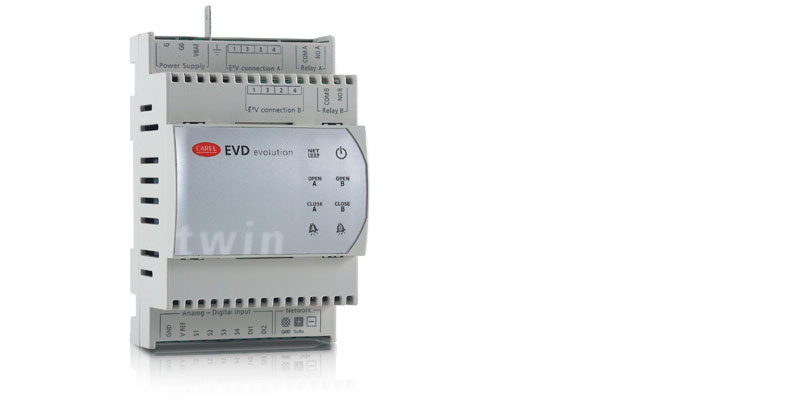

EVD Evolution Twin

EVD0000T**
EVD Evolution Twin
  • Características gerais

    O EVD Evolution Twin é um controlador composto por dois controladores com motores de passo de dois polos que podem gerenciar de forma independente duas válvulas de expansão eletrônica.
    O dispositivo é desenvolvido para montagem em trilho DIN e possui terminais roscados adicionais. O controlador tem condições de gerenciar o sobreaquecimento do refrigerante e otimizar o desempenho do circuito de refrigerante e, ao mesmo tempo, garantir a máxima flexibilidade do sistema, sendo compatível com vários tipos de refrigerantes e válvulas em aplicações que utilizem chillers, refrigeradores de ar e unidades de refrigeração, incluindo sistemas CO2 subcrítico e transcrítico.
    Funções principais:

    • Gerenciamento independente de duas válvulas de expansão eletrônica;
    • Controle de sobreaquecimento com alta pressão, baixa pressão e proteção de sobreaquecimento;
    • Funções especiais como bypass de gás quente, regulação da pressão do evaporador (EPR) e controle da válvula posterior do chiller de gás em circuitos CO2 transcríticos;
    • Otimização de controle de sobreaquecimento para unidades de refrigeração de ar equipadas com compressores de deslocamento digital, quando conectados adequadamente a um controlador CAREL específico através de LAN com a possibilidade de ativar um ou mais procedimentos de ajuste;
    • Procedimento de partida auxiliada, selecionando apenas 4 parâmetros (ou apenas três, utilizando o dispositivo para controlar válvulas CAREL);
    • LCD gráfico removível, interface multilíngue com ajuda online para os parâmetros e SI ou unidades imperiais de medida;
    • Copiar parâmetros de configuração de um controlador EVD Evolution Twin para outro no visor removível;
    • Gerenciamento de usuário com senha para acessar a níveis diversos de configuração;
    • Utilização de transdutores de pressão radiométricos de baixa potência com saída de 4 até 20 mA (podem ser partilhados até 5 controladores), útil para aplicações multiplexadas;
    • Gerenciamento de alarme avançado.



Documentação

Technical

  • Technical Leaflets
    Código Descrição Idioma Data * Versão
    Código +050004171

    Descrição EVD*T*, EVDIS* - EVD evolution - Electronic expansion valve driver and graphic display

    Idioma FRE  GER  POR  SPA

    Data 06/12/2019

    Versão 1.6

    Código +050004170

    Descrição EVD*T*, EVDIS* - EVD evolution TWIN- Driver per 2 valvole di espansione elettronica e display grafi co/ 2 electronic expansion valves driver and graphic display

    Idioma CHI  ENG  ITA  RUS

    Data 06/12/2019

    Versão 1.6

  • 2D/3D drawings
    Código Descrição Idioma Data * Versão
    Código 2d-3d EVDevo_Twin+Display.zip

    Descrição 2D-3D drawings

    Idioma ALL

    Data 02/12/2015

    Versão R0

    Código 2d-3d EVDevo_Twin.zip

    Descrição 2D-3D drawings

    Idioma ALL

    Data 02/12/2015

    Versão R0

  • Manuals
    Código Descrição Idioma Data * Versão
    Código +0300006IT

    Descrição EVD evolution twin driver per 2 valvole di espansione elettronica

    Idioma ITA

    Data 18/12/2019

    Versão 2.7

    Código +0300006ES

    Descrição EVD evolution twin driver para 2 válvulas de expansión electrónica

    Idioma SPA

    Data 18/12/2019

    Versão 2.7

    Código +0300006EN

    Descrição EVD evolution twin Driver for 2 electronic expansion valves

    Idioma ENG

    Data 18/12/2019

    Versão 2.7

    Código +0300006DE

    Descrição EVD evolution twin Treiber für 2 elektronische Expansionsventile

    Idioma GER

    Data 18/12/2019

    Versão 2.7

    Código +0300006CS

    Descrição EVD evolution twin Ovladač pro 2 elektronické expanzní ventily

    Idioma CZE

    Data 18/12/2019

    Versão 2.7

    Código +0300006RU

    Descrição EVD evolution twin Привод для 2х электронных расширительных вентилей

    Idioma RUS

    Data 31/01/2019

    Versão 2.6

    Código +0300006ZH

    Descrição EVD evolution twin 用户手册 1个驱动器控制2个电子膨胀阀

    Idioma CHI  ENG

    Data 25/01/2013

    Versão 2.3


Commercial

  • Application Note
    Código Descrição Idioma Data * Versão
    Código +4000009JA

    Descrição 科学的アプローチの直観化

    Idioma JAP

    Data 11/02/2011

    Versão 1.0

    Código +4000009IT

    Descrição Approccio scientifico applicato all’intuizione

    Idioma ITA

    Data 11/02/2011

    Versão 1.0

    Código +4000009FR

    Descrição Approche scientifique appliquée à une hypotèse

    Idioma FRE

    Data 11/02/2011

    Versão 1.0

    Código +4000009ES

    Descrição Aproximación científica aplicada a la intuición

    Idioma SPA

    Data 11/02/2011

    Versão 1.0

    Código +4000009EN

    Descrição A scientific approach applied to intuition

    Idioma ENG

    Data 11/02/2011

    Versão 1.0

    Código +4000009DE

    Descrição Intuitionsbasierter wissenschaftlicher Ansatz

    Idioma GER

    Data 11/02/2011

    Versão 1.0

  • Success Story
    Código Descrição Idioma Data * Versão
    Código +402200216

    Descrição MARKETING NEWS TRANSCRITICAL SPACE

    Idioma ENG  ITA

    Data 18/03/2009

    Versão 1.0

    Código +402200211

    Descrição Marketing News - Bitzer CO2 laboratory and training centre managed by CAREL

    Idioma ENG

    Data 18/03/2009

    Versão 1.0

    Código +402200210

    Descrição Laboratorio e centro di formazione a CO di BITZER gestito da CAREL

    Idioma ITA

    Data 18/03/2009

    Versão 1.0

  • Brochure
    Código Descrição Idioma Data * Versão
    Código +302240520

    Descrição EVD evolution & EVD evolution twin Drive the power easily

    Idioma ITA

    Data 16/09/2009

    Versão 2.0

    Código +302240521

    Descrição EVD evolution Drive the power easily

    Idioma ENG

    Data 16/09/2009

    Versão 2.0

    Código +302240528

    Descrição EVD evolution med fokus på energibesparelser

    Idioma DAN

    Data 16/09/2009

    Versão 2.0

    Código +302240530

    Descrição EXV Sistema, Meccanica di precisione, potenza di controllo

    Idioma ITA

    Data 16/09/2009

    Versão 2.0

    Código +302240531

    Descrição EXV Sistema, Precision mechanics, powerful control

    Idioma ENG

    Data 16/09/2009

    Versão 2.0

    Código +302240536

    Descrição EXV Sistema, Прецизионые механизмы, развитое управление

    Idioma RUS

    Data 16/09/2009

    Versão 2.0

    Código +302240533

    Descrição EXV Sistema, Präzisionsmechanik, Regelpotenz

    Idioma GER

    Data 16/09/2009

    Versão 2.0

    Código +302240532

    Descrição Système EXV, Mécanique de précision, puissance du contrôle

    Idioma FRE

    Data 16/09/2009

    Versão 2.0
