compactSteam

CH*
compactSteam
compactSteam compactSteam

  • Características gerais

    O compactSteam é a proposta da CAREL para a umidificação de ambientes residenciais de prestígio, escritórios profissionais ou pequenas e médias instalações para o varejo.

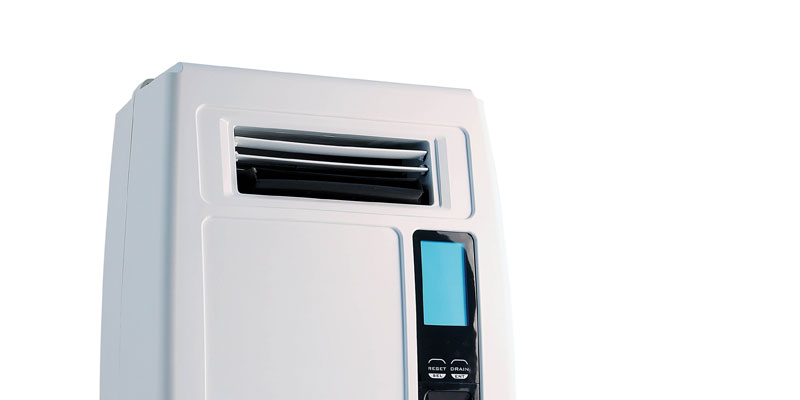

    O compactSteam é um umidificador de elétrodo imerso com as seguintes características:



    • Silencioso, dispensador de vapor incorporado com lâminas ajustáveis;
    • Design elegante e discreto, ideal para a instalação em qualquer ambiente;;
    • LCD gráfico grande para fácil compreensão;
    • Funcionalidade líder de mercado, segurança e facilidade de utilização;
    • Modelos de 1,6 a 5,4 kg/h;
    • As ligações elétricas de água podem ser totalmente embutidas e a temperatura da água drenada nunca supera 60°C

    Se não for necessária umidificação por mais de 3 dias seguidos, a unidade é automaticamente drenada para a máxima higiene.

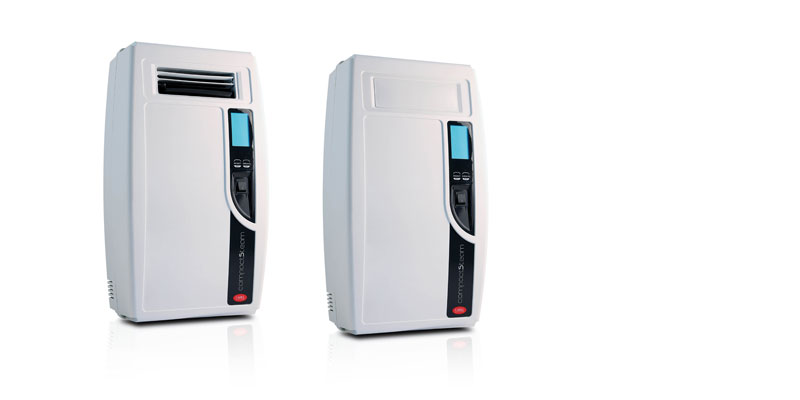

    Uma versão sem o dispensador incorporado também está disponível para a distribuição de vapor no tubo.

    Controle
    O controlador de microprocessador sofisticado gerencia automaticamente todas as funções da unidade e inclui um sistema de diagnóstico automático com indicações simples e intuitivas, tanto numéricas como ícones no LCD.
    O controlador inclui um comando LIGA/DESLIGA e entrada proporcional de 0 a 10 V, uma entrada de ativação remota, um relé de alarme, uma entrada para o sensor de fluxo e uma saída de fonte de alimentação de 24 V. A produção de vapor é modulada de forma contínua desde 20% até à capacidade máxima e o nível de água é controlado através de uma válvula solenoide de enchimento e uma bomba de drenagem.
    O controle da umidade do ambiente é controlado por um umidostato externo (p.ex. clima) alimentado por compactSteam e pode gerenciar a unidade de forma proporcional para gerar o controle mais preciso de umidade.


    ESPECIFICAÇÕES TÉCNICAS

    Produção de vapor: 1.6-5,4 kg/h (1 cilindro)
    Fonte de alimentação:
    CH*01V1*, CH*02V1*: 110 Vca monofásica (-15/+10%) 50/60 Hz
    CH*01V2*, CH*02V2*, CH*03V2*, CH*05V2: 208/230 Vca monofásica (-15/+10%) 50/60 Hz
    Consumo energético: 1.2-3.9 kW
    Pressão do vapor (Pa): ventilador integrado: 400; duto: 1000
    Mangueira de vapor: Ø 22 mm
    Condições de funcionamento: 1T40°C, 10-90% rH não condensante
    Condições de armazenamento: -10T70°C, 5-95% rH não condensante
    Proteção de entrada: IP20

  • Mais

    • Design elegante e discreto;
    • Capacidade máxima selecionável em passos de 5%;
    • Controle proporcional 0-10 V e modulação de 20 até 100%;
    • Gestão automática da concentração de água e de espuma;
    • Entrada de sinal de ativação remota e relé de alarme;
    • Drenagem automática de água após 3 dias de inatividade;
    • Contador de hora de funcionamento do cilindro reinicializável.
