humiSteam Xplus

UEX*
humiSteam Xplus
humiSteam Xplus humiSteam Xplus humiSteam Xplus

  • Características gerais

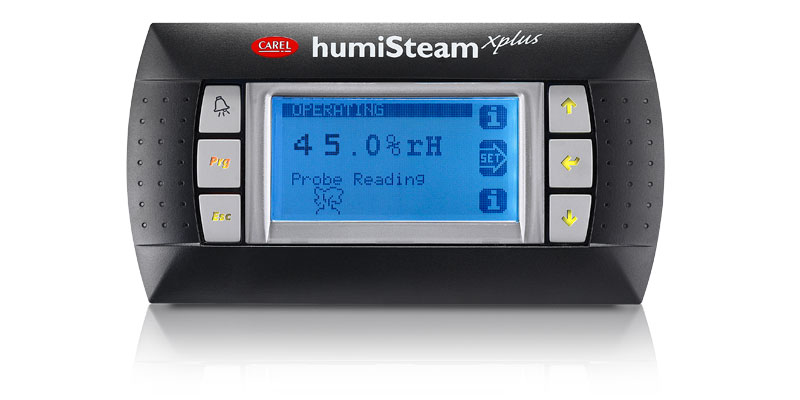

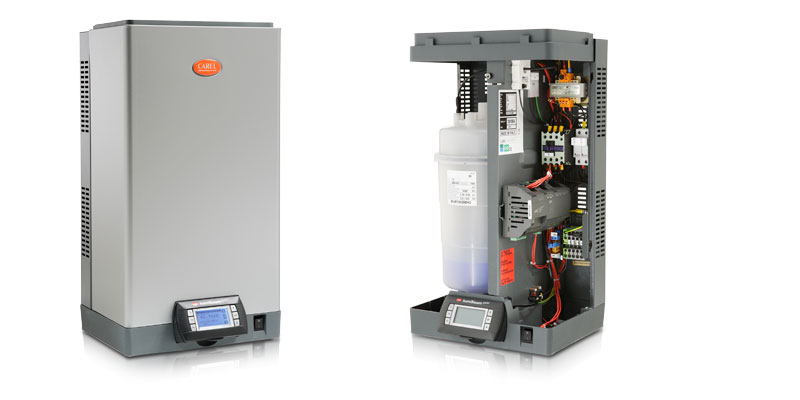

    Os umidificadores humiSteam tipo "X" representam a solução top da linha da CAREL em umidificadores de elétrodo imerso. Possuem um controlador incorporado com um visor gráfico e teclado numérico para programação e controle do funcionamento.
    Os seguintes módulos podem ser selecionados a qualquer hora:
    • LIGA/DESLIGA por umidostato externo;
    • proporcional ao sinal externo;
    • proporcional ao sinal externo mais um sensor limitador de umidade máxima no duto;
    • modulação com base na configuração e na leitura de umidade do sensor;
    • modulação com base na configuração e na leitura da umidade do sensor no duto.
    A taxa de fluxo do vapor é modulada continuamente de 20 até 100% da capacidade máxima (10 a 100% nos modelos 90 e 130 kg/h), exceto para o modo LIGA/DESLIGA, onde a produção é máxima ou nula.
    Os umidificadores tipo "X" podem aceitar os seguintes sinais externos, selecionados no teclado numérico: contato sem voltagem a partir do umidostato, 0-1 V, 0-10 V, 2-10 V, 0-20 mA, 4-20 mA.
    Os controladores tipo "X" exploram todas as vantagens da tecnologia pCO, sobre a família de controladores programáveis da CAREL:
    • visor gráfico de fácil utilização com mensagens claras em diversos idiomas;
    • funcionamento baseado em intervalos de tempo diários e semanais com configurações variáveis;
    • conectividade BMS através de vários tipos de LAN (p.ex.: Modbus® (padrão), BACnet™, LON®);
    • diagnósticos completos com mensagens de texto, registro de alarmes com hora/data;
    • diagnósticos remotos através de GSM (opcional);
    • drenagem automática devido a inatividade.

  • Mais

    • Sistema AFS (Sistema Antiespumante): detecta espuma para evitar que as gotículas sejam transportadas pelo vapor;
    • cilindros com eletrôdos galvanizados e filtro antiescama no fundo; cilindros que se abrem também estão disponíveis;
    • produção de vapor com modulação contínua de 20% até a capacidade máxima (10% para modelos de 90 & 130 kg/h);
    • sensor de condutividade incorporado e software de controle para otimizar a eficiência energética e os custos de manutenção, com um desempenho constante ao longo da vida do cilindro;
