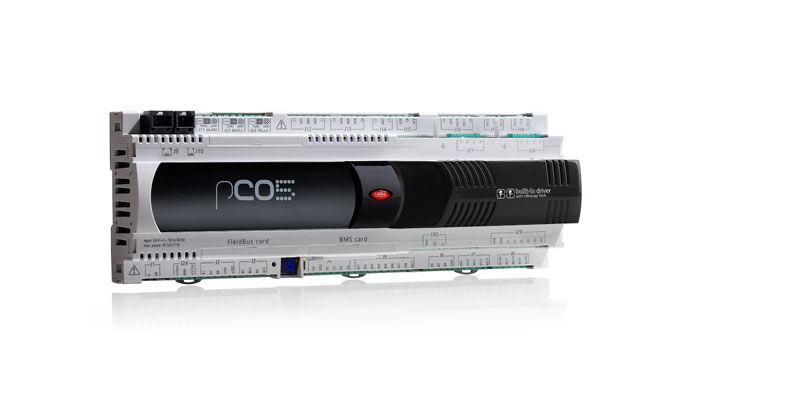

pCO5 (placa E/S)

pCO5*

  • Mais

    • Compatibilidade Retroativa - pCO5 é compatível Pino à Pino com o pCO3. O software é totalmente compatível em termos binários utilizando a emulação BIOS do pCO3.
    • Conectividade – pCO5 possui duas interfaces seriais integradas, duas placas de expansão opcionais e duas portas USB.

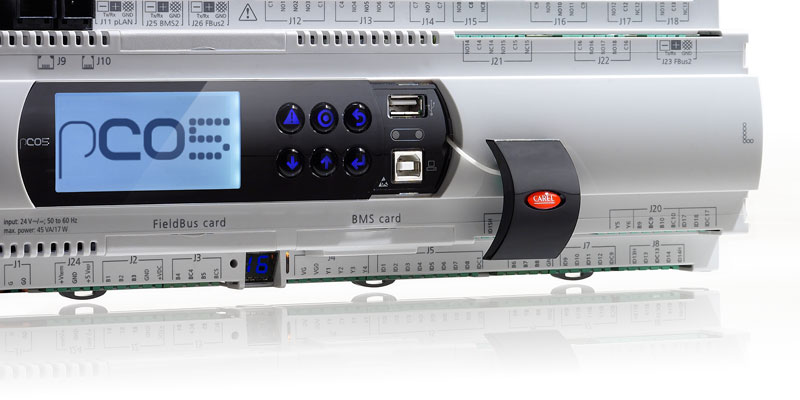

    • USB - Serviço e monitorização simples utilizando portas USB. Porta USB disponível para a conexão de um pendrive USB e outra porta USB para conectar a um PC sem conversores externos.
    • Economia de Energia – O modelo Médio pCO5 integra até dois Controladores de Válvula de Expansão EVDEVO com módulo Ultracap opcional, para uma gestão integrada de economia de energia.
  • Características gerais

    A nova proposta da CAREL na sua gama de controladores programáveis é o resultado de melhorias contínuas em mais de 25 anos de experiência no desenvolvimento de controladores para o mercado HVAC/R. Comparado com a atual família de controladores pCO (pCO3), o pCO5 foi melhorado com novas funções específicas para melhorar a eficiência dos sistemas HVAC/R, tal como a integração do controlador de válvula de expansão eletrônica, com tecnologia ultracap que garante que a válvula seja fechada completamente em caso de falhas de alimentação. Além disso, o pCO5 disponibiliza até cinco linhas seriais, três das quais estão sempre disponíveis e permitem que o protocolo seja configurado, mais duas linhas opcionais que podem ser configuradas em vários protocolos (Modbus®, BACnet™, CAREL, CANbus, Konnex LON), e possui variados suportes físicos (RS485, Ethernet, CAN, Konnex, Echelon®). Disponível em versões com ambas as portas USB para a conexão de um pendrive padrão e/ou ligar diretamente a um PC sem a necessitar de conversores seriais.
    A integração destas funções traz consigo vários benefícios para os fabricantes e desenvolvedores de sistemas HVAC/R, incluindo:

    • menor cabeamento, já que os drivers para EXV, módulos de carregamento de bateria e módulos de bateria de backup podem ser substituídos no pCO5 pelo driver para EXV integrado com tecnologia ultracap
    • fechamento garantido da válvula no caso de falha de alimentação, graças à tecnologia ultracap. Isto elimina a necessidade de uma válvula solenoide que era anteriormente necessária para garantir o fechamento do circuito quando nenhum módulo de bateria se encontrava presente. Controle mais eficiente e flexível, graças às cinco linhas seriais, permitindo o controle de atuadores inteligentes tais como inversores para compressores DC, ventiladores sem escovas (Ventiladores EC), compressores centrífugos, bombas de fluxo variável, sensores seriais, sondas sem fios, medidores de calor, etc.
    • menor custo geral que o pCO3 graças à integração das funções descritas

    Naturalmente, o pCO5 garante uma compatibilidade perfeita com toda a gama de controladores pCO3, tanto em termos de HW como de SW, de forma a proteger e garantir o investimento dos clientes CAREL



Documentação

Technical

  • Technical Leaflets
    Código Descrição Idioma Data * Versão
    Código +0500040RU

    Descrição pCO5: электронный контроллер/ electronic controller

    Idioma RUS

    Data 07/06/2011

    Versão 1.2

    Código +0500040ML

    Descrição pCO5: controllo elettronico/ electronic controller/ Elektronische Steuerung

    Idioma ENG  GER  ITA

    Data 07/06/2011

    Versão 1.2

    Código +0500041IE

    Descrição PCOS00UC20: ULTRACAPacitor MODULE per pCO SISTEMA con driver valvola EVDEVO EMBEDDED / ULTRACAPacitor MODULE for pCO sistema with valve driver EMBEDDED EVDEVO

    Idioma ENG  ITA

    Data 15/12/2010

    Versão 1.0

  • Manuals
    Código Descrição Idioma Data * Versão
    Código +0300009EN

    Descrição pCO5: programmable controller

    Idioma ENG

    Data 24/04/2014

    Versão 1.2

    Código +0300009IT

    Descrição pCO5: controllo programmabile

    Idioma ITA

    Data 24/04/2014

    Versão 1.2

    Código +030221945

    Descrição Protocollo Modbus® sui controlli pCO/ Modbus® protocol for pCO controllers

    Idioma ENG  ITA

    Data 18/07/2012

    Versão 1.1


Commercial

  • Success Story
    Código Descrição Idioma Data * Versão
    Código +4000017IT

    Descrição La tecnologia della piattaforma servizi tERA e la professionalità ed esperienza del service Blue Box al servizio del cliente.

    Idioma ITA

    Data 20/03/2012

    Versão 1.0

    Código +4000015DE

    Descrição Integrieren heißt Energie sparen

    Idioma GER

    Data 03/08/2011

    Versão 1.0

    Código +4000015EN

    Descrição Integration means energy saving

    Idioma ENG

    Data 03/08/2011

    Versão 1.0

    Código +4000015ES

    Descrição Integración es sinónimo de ahorro energético

    Idioma SPA

    Data 03/08/2011

    Versão 1.0

    Código +4000015FR

    Descrição Intégration est synonyme d’économie d’énergie

    Idioma FRE

    Data 03/08/2011

    Versão 1.0

    Código +4000015IT

    Descrição Integrazione è sinonimo di risparmio energetico

    Idioma ITA

    Data 03/08/2011

    Versão 1.0

    Código +4000015PT

    Descrição Integração é sinônimo de economia energética

    Idioma POR

    Data 03/08/2011

    Versão 1.0

  • Brochure
    Código Descrição Idioma Data * Versão
    Código +3000054EN

    Descrição Energy saving solutions for data centers

    Idioma ENG

    Data 11/10/2016

    Versão 2.0

    Código +3000054ZH

    Descrição 数据中心节能解决方案

    Idioma CHI

    Data 11/10/2016

    Versão 2.0

    Código +3000036EN

    Descrição Solution for screw chiller and heat pump units

    Idioma ENG

    Data 15/03/2011

    Versão 1.0

    Código +3000036ZH

    Descrição 螺杆冷水机组/热泵 集成解决方案

    Idioma CHI

    Data 15/03/2011

    Versão 1.0

    Código +3000021DE

    Descrição PCO SISTEMA+

    Idioma GER

    Data 01/03/2010

    Versão 1.0

    Código +3000021EN

    Descrição PCO SISTEMA+

    Idioma ENG

    Data 01/03/2010

    Versão 1.0

    Código +3000021IT

    Descrição PCO SISTEMA+

    Idioma ITA

    Data 01/03/2010

    Versão 1.0

    Código +3000021SV

    Descrição integrerade lösningar för högpresterande enheter

    Idioma SWE

    Data 01/03/2010

    Versão 1.0
