pCO5 compacto (placa E/S)

PCOX*
pCO5 compacto (placa E/S)
pCO5 compacto (placa E/S) pCO5 compacto (placa E/S)

  • Características gerais

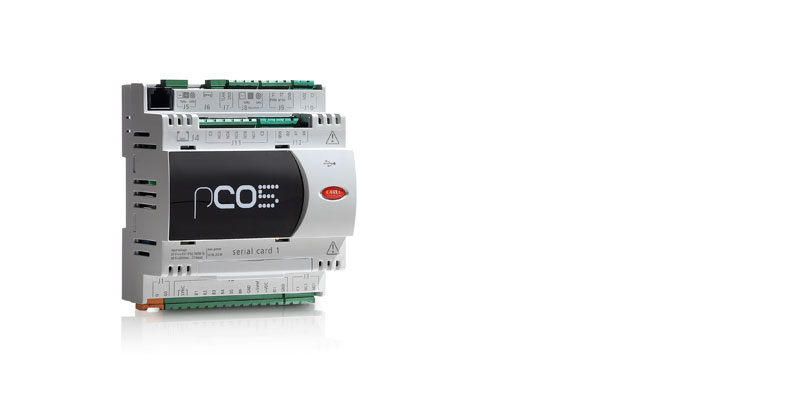

    A nova série pCO compacto foi desenvolvida para obter um controlador programável fisicamente compacto – apenas 105 mm de largura - mas ao mesmo tempo com uma elevada capacidade em termos de conectividade e de funções integradas.
    pCO compacto é compatível no que diz respeito tanto ao hardware como ao software com os controladores da mesma família; consequentemente, é versátil para todos os tipos de aplicações e requisitos no setor HVAC/R.
    Existem duas versões do pCO compacto, que diferem em termos do número e tipo de entradas/saídas, de forma a melhor se adaptar às necessidades da aplicação.
    - tipo A com 7 saídas digitais de relé/SSR, 2 saídas analógicas 0/10V-PWM, 8 entradas analógicas;

    - tipo B com 5 saídas digitais de relé/SSR, 4 saídas analógicas 0/10V-PWM, 6 entradas analógicas;

    Também possui a possibilidade de conexão com os protocolos BMS mais utilizados (BACnet, Modbus, LON, Konnex, …) ao adicionar placas seriais opcionais, o pCO compacto possui, também, uma porta Fieldbus RS485/tLAN integrada. Em alguns modelos estão disponíveis duas portas USB utilizadas para carregar e/ou descarregar o programa de aplicação e os registros de dados através de um pendrive ou através de uma conexão direta com um PC.

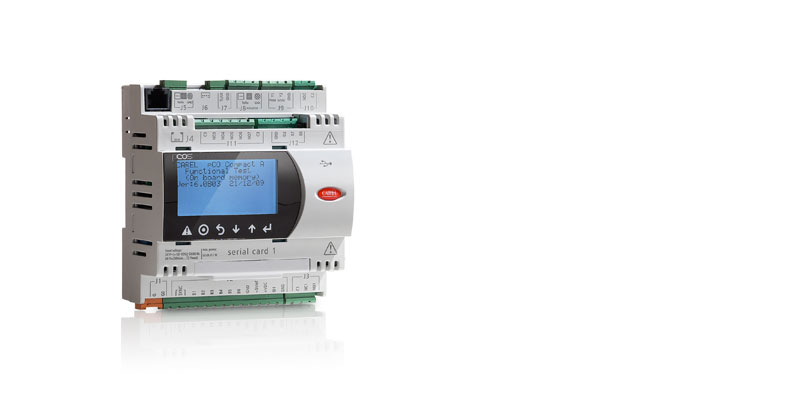

    Possui um teclado de membrana e a possibilidade de um display LCD branco embutido, com uma resolução de 132x64 pontos, permitindo um elevado grau de personalização.

  • Mais

    • Compatibilidade Retroativa - pCO5 é compatível Pino à Pino com o pCO3. O software é totalmente compatível em termos binários utilizando a emulação BIOS do pCO3.
    • Conectividade – pCO5 possui duas interfaces seriais integradas, duas placas de expansão opcionais e duas portas USB.
    • USB - Serviço e monitorização simples utilizando portas USB padrão. Porta USB disponível para a conexão de um pendrive USB padrão e outra porta USB para conectar a um PC sem conversores externos.
    • Economia de Energia – O modelo Médio pCO5 integra até dois Controladores de Válvula de Expansão EVDEVO com módulo Uptracap opcional, para uma gestão integrada de economia de energia.


Documentação

Technical

  • Technical Leaflets
    Código Descrição Idioma Data * Versão
    Código +050003343

    Descrição pCO compact: электронный контроллер/ electronic controller

    Idioma ENG  RUS

    Data 26/10/2020

    Versão 1.4

    Código +050003342

    Descrição pCO compact: controle eletrônico/ electronic controller

    Idioma ENG  POR

    Data 26/10/2020

    Versão 1.4

    Código +050003341

    Descrição pCO compact: contrôle électronique/ Elektronische Steuerung

    Idioma FRE  GER

    Data 26/10/2020

    Versão 1.4

    Código +050003340

    Descrição pCO compact: controllo elettronico/ electronic controller

    Idioma ENG  ITA

    Data 26/10/2020

    Versão 1.4

    Código +0500041IE

    Descrição PCOS00UC20: ULTRACAPacitor MODULE per pCO SISTEMA con driver valvola EVDEVO EMBEDDED / ULTRACAPacitor MODULE for pCO sistema with valve driver EMBEDDED EVDEVO

    Idioma ENG  ITA

    Data 15/12/2010

    Versão 1.0

  • 2D/3D drawings
    Código Descrição Idioma Data * Versão
    Código 2d-3d pCO5 Compact pGD1 built-in

    Descrição 2D-3D drawings

    Idioma ALL

    Data 07/04/2016

    Versão R1

  • Manuals
    Código Descrição Idioma Data * Versão
    Código +0300009IT

    Descrição pCO5: controllo programmabile

    Idioma ITA

    Data 24/04/2014

    Versão 1.2

    Código +0300009EN

    Descrição pCO5: programmable controller

    Idioma ENG

    Data 24/04/2014

    Versão 1.2

    Código +030221945

    Descrição Protocollo Modbus® sui controlli pCO/ Modbus® protocol for pCO controllers

    Idioma ENG  ITA

    Data 18/07/2012

    Versão 1.1


Commercial

  • Brochure
    Código Descrição Idioma Data * Versão
    Código +3000054EN

    Descrição Energy saving solutions for data centers

    Idioma ENG

    Data 11/10/2016

    Versão 2.0

    Código +3000054ZH

    Descrição 数据中心节能解决方案

    Idioma CHI

    Data 11/10/2016

    Versão 2.0
