optiMist

EC*
optiMist
optiMist optiMist optiMist optiMist

  • Características gerais

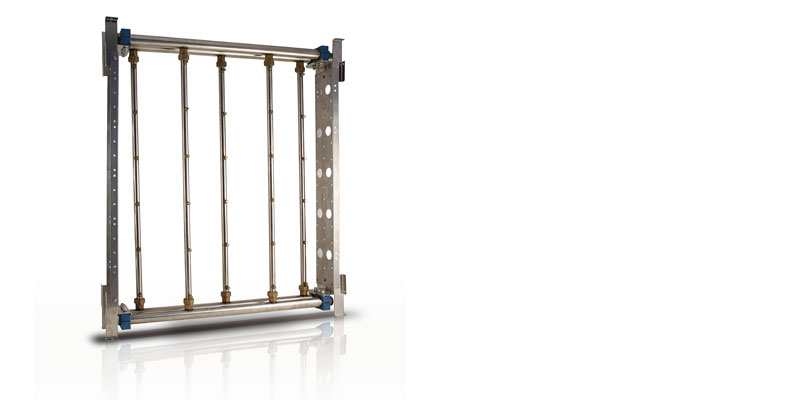

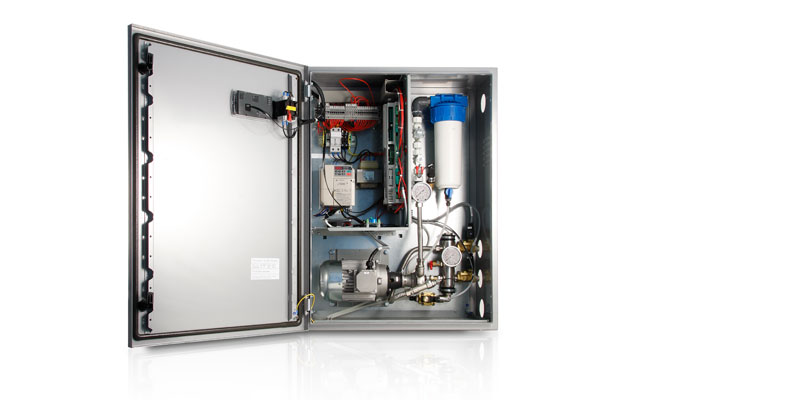

    optiMist é um umidificador e resfriador evaporativo adiabático que, ao atomizar a água em pequenas gotículas, permite a evaporação instantânea destas últimas subtraindo calor do ar umidificado, que é ao mesmo tempo refrigerado. O sistema é composto por um armário no qual está instalada uma bomba de válvula de aba que pressuriza até 15 bar e um rack de distribuição de água atomizada que deve ser instalado no interior da unidade de tratamento de ar. O sistema de controle sofisticado, gerenciado pelo pCO, combina com a ação do inversor (que regula a velocidade e o fluxo da bomba) e o de duas válvulas solenoides que apenas ativam os bocais necessários, permitindo que o sistema funcione sempre com pressão ideal em um intervalo de fluxo aumentado. As duas válvulas solenoides (instaladas no interior do armário) dividem a distribuição em duas etapas diversas que podem ocorrer simultaneamente no mesmo rack (atuando uma após a outra, sequencialmente) e formam duas etapas de modulação contínua; podem ser separadas em dois sistemas diversos de distribuição, cada um com uma única etapa, fornecendo duas áreas diferentes: este é o caso típico da aplicação de umidificação + refrigeração adiabática direta no duto de entrada e na refrigeração adiabática indireta no duto de saída com o trocador de calor entre as duas unidades de tratamento de ar.
    O armário optiMist está disponível nas seguintes capacidades: 50, 100, 200, 400, 800 e 1000 l/h. O sistema de distribuição pode ser selecionado em uma grande lista de códigos disponíveis segundo o tamanho do duto e a atomização necessária. O optMist pode ser utilizado com água desmineralizada, mas também com a água mineral desde que a unidade seja limpada com mais frequência.

  • Mais



    • Duas áreas que podem ser controladas por um único armário sem a necessidade de um painel de controle secondary: ideal para a aplicação de resfriamento evaporativo direto ou indireto;
    • Economia de energia e a possibilidade de reduzir o tempo de uso de refrigeração mecânica;
    • Inversor que permite a modulação precisa e eficiente;
    • Duas fases de modulação para aumentar a precisão das aplicações em uma única área;
    • Válvulas de drenagem e ciclos de descarga para evitar a estagnação da água;
    • Utilização de materiais estéreis que não contribuem para o crescimento bacteriano;
    • Pode ser utilizado com água desmineralizada, água descalcificada ou água mineral.


Documentação

Technical

  • BIM files
    Código Descrição Idioma Data * Versão
    Código BIM files optiMist

    Descrição

    Idioma ALL

    Data 11/03/2020

    Versão R0

  • Manuals
    Código Descrição Idioma Data * Versão
    Código +0300065DE

    Descrição optiMist: Verdunstungskühler

    Idioma GER

    Data 01/02/2023

    Versão 1.7

    Código +0300065EN

    Descrição optiMist: evaporative cooling

    Idioma ENG

    Data 01/02/2023

    Versão 1.7

    Código +0300065ES

    Descrição optiMist: refrigeración evaporativa

    Idioma SPA

    Data 01/02/2023

    Versão 1.7

    Código +0300065FR

    Descrição optiMist: refroidissement par évaporation

    Idioma FRE

    Data 01/02/2023

    Versão 1.7

    Código +0300065IT

    Descrição optiMist: raffreddamento evaporativo

    Idioma ITA

    Data 01/02/2023

    Versão 1.7

    Código +0300065CS

    Descrição optiMist Systém odpařovacího chlazení

    Idioma CZE

    Data 01/02/2023

    Versão 1.7

    Código +0300065RU

    Descrição optiMist Испарительное охлаждение

    Idioma RUS

    Data 01/02/2023

    Versão 1.7

    Código +0500065IE

    Descrição RACK - optiMist: Sistema di distribuzione/ Distribution system

    Idioma ENG  ITA

    Data 10/01/2020

    Versão 3.1


Commercial

  • Brochure
    Código Descrição Idioma Data * Versão
    Código +3000046DE

    Descrição optiMist: Verdunstungskühlung und Befeuchtung

    Idioma GER

    Data 02/05/2012

    Versão 1.0

    Código +3000046EN

    Descrição optiMist: evaporative cooling and humidifying

    Idioma ENG

    Data 02/05/2012

    Versão 1.0

    Código +3000046ES

    Descrição optiMist: Refrigeración evaporativa y humectación

    Idioma SPA

    Data 02/05/2012

    Versão 1.0

    Código +3000046FR

    Descrição optiMist: Refroidissement par évaporation et humidification

    Idioma FRE

    Data 02/05/2012

    Versão 1.0

    Código +3000046IT

    Descrição optiMist: raffreddamento evaporativo ed umidificazione

    Idioma ITA

    Data 02/05/2012

    Versão 1.0

    Código +3000046NL

    Descrição optiMist: adiabatischekoeling en bevochtiging

    Idioma DUT

    Data 02/05/2012

    Versão 1.0

    Código +3000046RU

    Descrição optiMist: испарительное охлаждение и увлажнение

    Idioma RUS

    Data 02/05/2012

    Versão 1.0

    Código +3000046AR

    Descrição OPTIMIST

    Idioma ARA

    Data 02/05/2012

    Versão 1.0

    Código +3000046KR

    Descrição optiMist

    Idioma KOR

    Data 02/05/2012

    Versão 1.0

    Código +3000046ZH

    Descrição optiMist - 高压细雾 蒸发式冷却与加湿

    Idioma CHI

    Data 05/02/2012

    Versão 1.0

  • Other related documentation
    Código Descrição Idioma Data * Versão
    Código +800004030

    Descrição Soluzioni per Unità Trattamento Aria: Tecnologia e competenza per la qualità dell’aria e il risparmio energetico

    Idioma ITA

    Data 05/04/2023

    Versão 1.2

    Código +800004031

    Descrição Solutions for Air Handling Units: Technology and expertise for indoor air quality and energy saving

    Idioma ENG

    Data 05/04/2023

    Versão 1.2

    Código +3000224IT

    Descrição Educational - Utilizzare nel modo migliore tecnologie e sistemi delle applicazioni HVAC/R

    Idioma ITA

    Data 24/01/2022

    Versão 1.1

    Código +3000224EN

    Descrição Educational - Make the best use of HVAC/R application technologies and systems

    Idioma ENG

    Data 24/01/2022

    Versão 1.1

    Código +3000223IT

    Descrição Soluzione completa di servizi dedicata agli umidificatori CAREL

    Idioma ITA

    Data 21/12/2021

    Versão 1.0

    Código +3000223EN

    Descrição Complete services solution for CAREL humidifiers

    Idioma ENG

    Data 21/12/2021

    Versão 1.0

    Código +3000223ES

    Descrição Solución completa de servicios dedicada a los humidificadores CAREL

    Idioma SPA

    Data 21/12/2021

    Versão 1.0

    Código +3000223FR

    Descrição Solution complète de services pour les humidificateurs CAREL

    Idioma FRE

    Data 21/12/2021

    Versão 1.0

    Código +3000223PL

    Descrição Kompletne rozwiązanie serwisowe dla nawilżaczy CAREL

    Idioma POL

    Data 21/12/2021

    Versão 1.0

    Código +3000018IT

    Descrição L’umidità è importante! Umidificatori CAREL, una soluzione per ogni richiesta

    Idioma ITA

    Data 15/09/2020

    Versão 4.1

    Código +3000018DE

    Descrição Die Feuchte zählt! CAREL-Befeuchter, eine Lösung für jedes Anliegen.

    Idioma GER

    Data 15/09/2020

    Versão 4.1

    Código +3000018EN

    Descrição Humidity matters! CAREL humidifiers, a solution for every need

    Idioma ENG

    Data 15/09/2020

    Versão 4.1

    Código +3000018ES

    Descrição ¡La humedad es importante! Humidificadores CAREL, una solución para cada necesidad

    Idioma ENG  SPA

    Data 15/09/2020

    Versão 4.1

    Código +3000018PL

    Descrição Nawilżanie ma znaczenie! Rozwiązania CAREL dla twoich potrzeb nawilżania

    Idioma POL

    Data 15/09/2020

    Versão 4.1

    Código +3000054FR

    Descrição Solutions permettant d'économiser l'énergie dans les centres de données

    Idioma FRE

    Data 11/10/2016

    Versão 2.0

    Código +3000054DE

    Descrição Energiesparlösungen für Rechenzentren

    Idioma GER

    Data 11/10/2016

    Versão 2.0

    Código +3000054ES

    Descrição Soluciones para el ahorro energético en los data center

    Idioma SPA

    Data 11/10/2016

    Versão 2.0


Images

  • High resolution images
    Código Descrição Idioma Data * Versão
    Código PH12LEC301-Optimist

    Descrição CAREL-optiMist-Pressurised water humidifier-Adiabatic humidifier

    Idioma ALL

    Data 01/07/2021

    Versão R.0
