th-Tune

AT*
th-Tune
th-Tune th-Tune


  • Características gerais

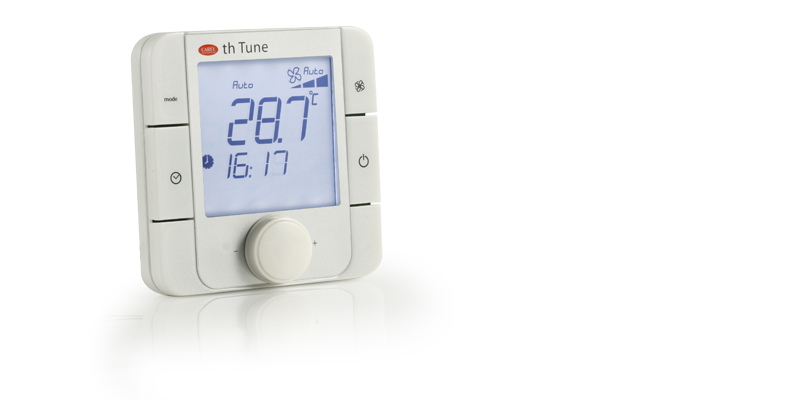

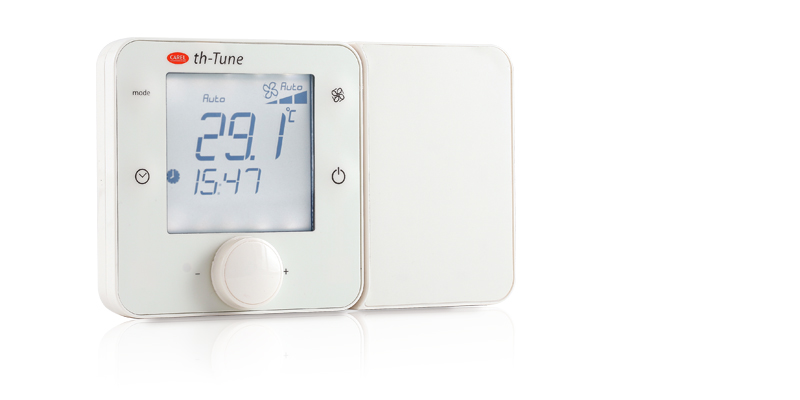

    O th-Tune é o terminal ambiente do pCO sistema da CAREL que permite aos usuários controlar a temperatura e umidade em ambientes residenciais. Dependendo do modelo, o terminal pode ser equipado com uma sonda de temperatura ou uma sonda de temperatura e umidade, com modelos para 230 Vac ou de 24 Vac/Vdc. O th-Tune é compatível com as principais caixas de interruptores disponíveis no mercado (IT, US, DE, CN).
    A configuração do setpoint de temperatura e/ou umidade é realizada de forma simples e intuitiva, utilizando o botão rotativo. O th-Tune também permite aos usuários ajustar alguns parâmetros do controlador, tais como o modo de funcionamento e faixas horárias. O controle e a informação apresentados dependem exclusivamente do controlador a que o th-Tune está ligado. As dimensões compactas e o design elegante tornam o terminal facilmente adaptável a todos os tipos de ambientes. A ligação ao controlador pCO encontra-se disponível com a rede RS485 utilizando o protocolo Modbus.


Documentação

Technical

  • Technical Leaflets
    * Entries are ordered by date
    Código Descrição Idioma Data * Versão
    Código +0500017AR

    		 Descrição AT*-th Tune Electronic controller for air-conditioning (wall mountng model)

    		 Idioma ARA  ENG

    		 Data 14/04/2011

    		 Versão 1.1

    Código +0500017RU

    		 Descrição AT*-th Tune: Электронный контроллер для систем вентиляции и кондиционирования (настенный монтаж) / Electronic controller for air-conditioning (wall mountng model)

    		 Idioma ENG  RUS

    		 Data 13/04/2011

    		 Versão 1.1

    Código +0500016EZ

    		 Descrição AT* - th Tune: 空调电子控制器（嵌入式安装）/ Electronic controller for air-conditioning (flush-mount model)

    		 Idioma CHI  ENG

    		 Data 13/04/2011

    		 Versão 1.2

    Código +0500016IE

    		 Descrição AT* - th Tune: Controllo elettronico per condizionamento (modello a incasso)/ Electronic controller for air-conditioning (fl ush-mount model)

    		 Idioma ENG  ITA

    		 Data 13/04/2011

    		 Versão 1.2

    Código +0500016RU

    		 Descrição AT* - th Tune: Электронный контроллер для систем вентиляции и кондиционирования (настенный монтаж) / Electronic controller for air-conditioning (fl ush-mount model)

    		 Idioma ENG  RUS

    		 Data 13/04/2011

    		 Versão 1.2

    Código +0500017IE

    		 Descrição AT*-th Tune Controllo elettronico per condizionamento (mod. a parete) / Electronic controller for air-conditioning (wall mountng model)

    		 Idioma ENG  ITA

    		 Data 13/04/2011

    		 Versão 1.1

  • 2D/3D drawings
    * Entries are ordered by date
    Código Descrição Idioma Data * Versão
    Código 2d-3d th-tune Flush mounting

    		 Descrição 2D-3D drawings

    		 Idioma ALL

    		 Data 22/06/2015

    		 Versão R0

    Código 2d-3d th-tune Wall mounting

    		 Descrição 2D-3D drawings

    		 Idioma ALL

    		 Data 22/06/2015

    		 Versão R0
