MasterAria

Características gerais

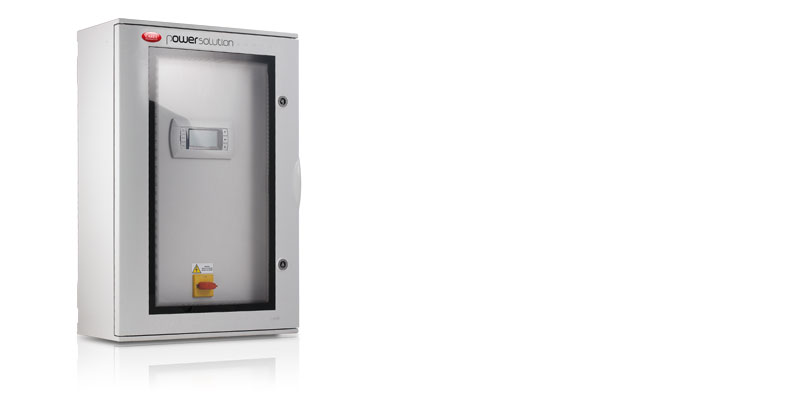

Os painéis na série MasterAria são perfeitos para controlar AHUs de tipo padrão que necessitam do gerenciamento e fornecimento de dois ventiladores, uma unidade de recuperação de calor, carga elétrica externa opcional e atuadores, válvulas, sensores, alarmes e dispositivos de segurança de acordo com o número de entradas e saídas no controlador elétrico. A solução MasterAria foi projetada no interior de uma caixa de fibra de vidro com duas portas (uma delas transparente) e é adequada para instalações de -25 até 60°C, muito robusta e resistente ao impacto (IK10), com filamento incandescente 650°C, classificação de proteção IP65 e certificações cinza RAL 7035, IMQ CEI 23-48/23-49 e IMQ EN 62208. A caixa está equipada com o seu próprio kit de instalação em parede com orifícios roscados no fundo. O interruptor de desconexão do painel principal localiza-se na porta interior com o controle frontal através de uma manivela. Da mesma forma, a interface de usuário encontra-se localizada na porta interior, facilmente removível com o seccionador geral fechado para permitir o cabeamento e início fácil. Além do diagrama de cabeamento detalhado, fornecido como padrão, um diagrama rápido também é disponibilizado em papel adesivo brilhante e um diagrama teórico fixado na parte de trás da porta interior. O núcleo do MasterAria são os protetores térmicos para os motores, compostos por uma base fixa, cabeada e módulos térmicos tipo plug & play escolhidos em função do tamanho do ventilador. Assim, o MasterAria é um produto pronto para o uso, a uma única variável para cada projeto é qual o módulo térmico instalado, em apenas alguns segundos com base nos protetores de motor já cabeados no painel. A placa de cabeamento também possui quatro terminais de alimentação para fornecer uma carga elétrica externa (serpentina multifases, serpentina de modulação, unidade de condensação, umidificador, etc.): os diagramas em cópia impressa com duas tabelas apresentam a carga elétrica externa máxima que pode ser fornecida através dos terminais de suporte de acordo com o tamanho dos ventiladores instalados. Além disso, todas as entradas e saídas encontram-se ligadas à placa de terminal de suporte para utilizar todas as vantagens do potencial do pCOSistema.
Documentação
Technical
-
Manuals
* Entries are ordered by date
Código Descrição Idioma Data * Versão Código +030221141 Descrição Quadro elettrico / Electrical panel / Tableau électrique / Manuale di istruzioni per l’installazione, uso e manutenzione / Installation user & maintenance manual / Manuel d’instructions pour l’installation, l’utilisation et l’entretien Idioma ENG FRE ITA Data 27/07/2022 Versão 1.0
Commercial
-
Other related documentation
* Entries are ordered by date
Código Descrição Idioma Data * Versão Código +800004030 Descrição Soluzioni per Unità Trattamento Aria: Tecnologia e competenza per la qualità dell’aria e il risparmio energetico Idioma ITA Data 05/04/2023 Versão 1.2 Código +800004000 Descrição Soluzioni di potenza per la refrigerazione e il condizionamento dell'aria Idioma ITA Data 01/04/2013 Versão 1.1 Código +800004001 Descrição Power solution for refrigeration and air conditioning unit Idioma ENG Data 01/04/2013 Versão 1.1
Images
-
High resolution images
* Entries are ordered by date
Código Descrição Idioma Data * Versão Código PH12LQU30F-masteraria-electrical-panel Descrição CAREL MasterAria - Electrical panel for AHU - Powersolutions Idioma ALL Data 29/03/2022 Versão R.0 Código PH12LQU30G-masteraria-electrical-panel-open Descrição CAREL MasterAria open - Electrical panel for AHU - Powersolutions Idioma ALL Data 29/03/2022 Versão R.0 Código PH12LQU30H-masteraria-electrical-panel-open Descrição CAREL MasterAria open - Electrical panel for AHU - Powersolutions Idioma ALL Data 29/03/2022 Versão R.0
