powerbox

Características gerais

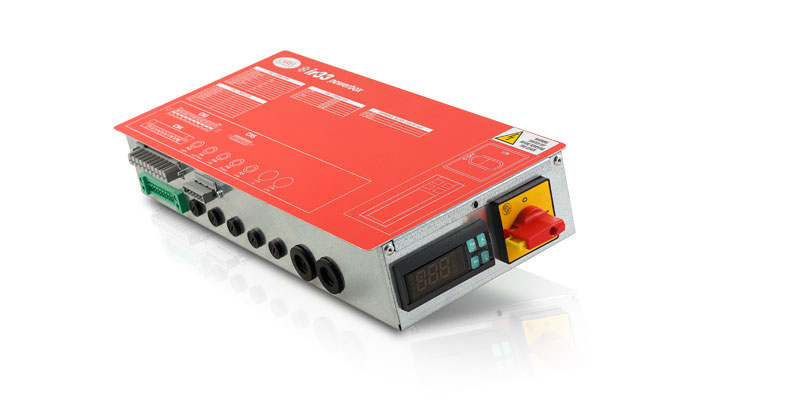

O powerbox está instalado no interior de um contentor de aço galvanizado 15/10 não pintado e o revestimento, também em chapa de metal 15/10, é fixado por meio de parafusos roscados. O interruptor principal rotativo com alavanca amarela/vermelha de controle está instalado ao lado. Todo o cabeamento com os circuitos internos é feito por meio de ligações de passagem de painel, dimensionadas especificamente para o circuito de potência e auxiliar. O kit de conexão externo pode ser fornecido com ou sem powerBox. As saídas de relé são protegidas com fusíveis do tipo baioneta e disjuntores de circuito de botão monofásico, ambos com ligações alimentadas para o painel do mesmo lado que os conectores que podem ser facilmente inspecionados e substituídos. O diagrama adesivo de cabeamento localiza-se na parede interna da cobertura e oferece ajuda imediata. Na superfície externa da cobertura existe um autocolante que mostra detalhes dos conectores e dos terminais individuais para simplificar e facilitar a instalação sem erros, além de evitar que os instaladores trabalhem no interior do painel. Este produto oferece uma vasta linha de possibilidades de personalização em termos de dimensões, formato de rack, tipo e potência das unidades controladas com as personalizações oferecidas pelo controlador eletrônico CAREL.
Documentação
Technical
-
Manuals
* Entries are ordered by date
Código Descrição Idioma Data * Versão Código +030221141 Descrição Quadro elettrico / Electrical panel / Tableau électrique / Manuale di istruzioni per l’installazione, uso e manutenzione / Installation user & maintenance manual / Manuel d’instructions pour l’installation, l’utilisation et l’entretien Idioma ENG FRE ITA Data 27/07/2022 Versão 1.0
Images
-
High resolution images
* Entries are ordered by date
Código Descrição Idioma Data * Versão Código PH12LQU30E-ir33-powerbox Descrição CAREL powerbox - Electrical panel for display cases - Powersolutions Idioma ALL Data 28/03/2022 Versão R.0
