  • Características gerais

    Multi-lance (SAB/SAT)

    O sistema ultimateSAM pode utilizar vapor tanto de uma rede sob pressão quanto de um gerador de pressão atmosférica (umidificador). No primeiro caso, o fluído atinge o distribuidor através de uma válvula de regulação, por meio da qual ocorre uma expansão que quase atinge a pressão atmosférica. No segundo caso, o ultimateSAM é ligado diretamente ao produtor de vapor; neste caso a modulação do fluxo de vapor é feito diretamente pelo umidificador. Para minimizar a condensação, o difusor para a distribuição de vapor foram desenvolvidas com deflectores e bocais de forma a assegurar assim que apenas vapor seco é libertado para o interior da unidade de manuseio de ar/duto.

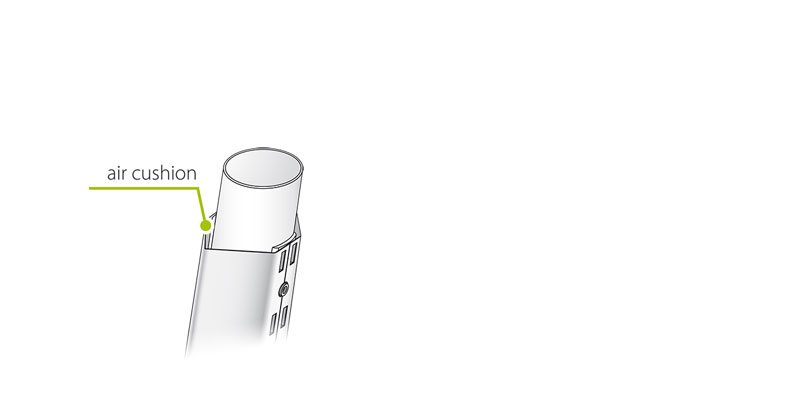

    As lanças de distribuição de ar verticais podem ser dotadas de isolamento com almofada de ar de modo a reduzir tanto o aquecimento parasita do ar como a formação de condensação.
    O isolamento dos distribuidores prevê uns bicos inseridos à pressão nos tubos que recebem o vapor seco do centro dos mesmos distribuidores para evitar imissão de gotas de condensação no caudal de ar. Os distribuidores não isolados não apresentam os bicos.

    A utilização de modelos com hastes isoladas com bocais permite a redução de 30% da condensação quando comparado com os não isolados. Em ambos os casos, claro, uma distância de curta absorção encontra-se garantida (na ordem de 200mm).

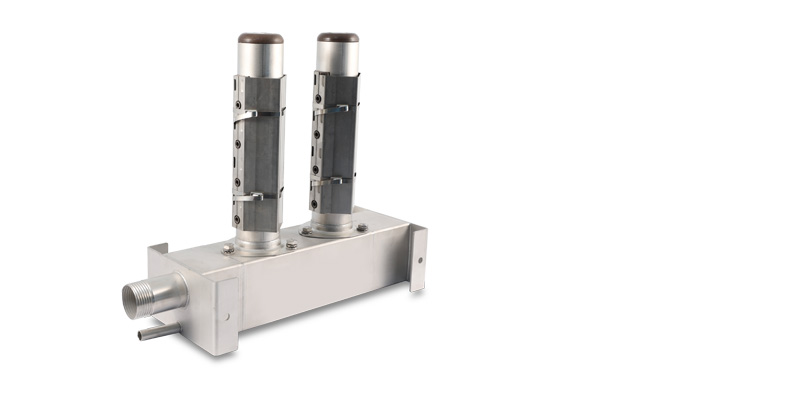

    UltimateSAM compact (SAB**M*)
    Versão do distribuidor de vapor ultimateSAM especificamente concebido para pequenos ductos. A versão mais pequena tem 2 lanças e pode ser instalada em ductos de 300mm x 300 mm. ultimateSAM compact não necessita de kit de entrada de vapor nem de kit para a descarga da condensação que são integrados de série no produto. Na versão compact as lanças são todas isoladas.

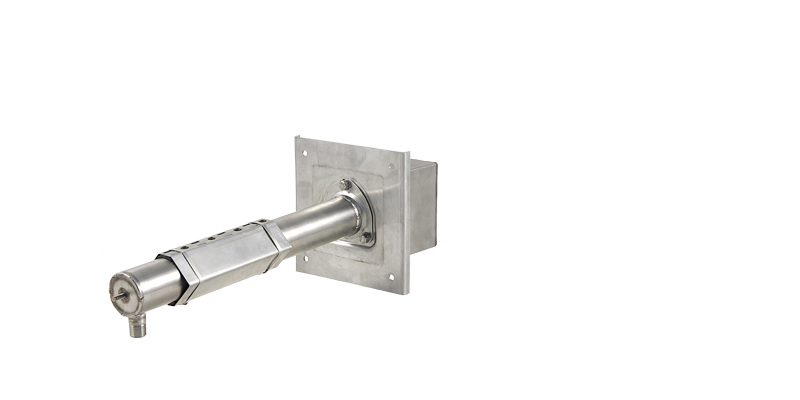

    Haste simples (SA0)
    Pode ser utilizado para vapor pressurizada ou com vapor à pressão atmosférica. Neste caso, o coletor separa a condensação uma vez que se encontra equipado com um deflector interno, assim como um dreno de condensado. A haste simples é fornecida com isolamento e bocais para reduzir a formação de condensação e da distância de absorção.



  • Mais

    Eficiência energética

    Maximiza a economia energética. Os modelos com isolamento reduzem o aquecimento do ar e a formação de condensação.

    Precisão

    Adequado para a umidificação de precisão graças à distribuição uniforme do vapor em UTA/ducto e às válvulas que podem ser equipadas com atuador eléctrico para uma modulação ainda mais apurada.

    Higiene e materiais

    Fabricado em AISI 304, com componentes em tecnopolímero PPS (Ryton com temperatura de operação contínua de 220°C/428°F). As guarnições em contato com o vapor são de silicone para alta temperatura (150°C/300°F máx) ou de EPDM se não estiverem em contato com o vapor.
