EVD Evolution

EVD0000E**
EVD Evolution
EVD Evolution EVD Evolution


  • Características gerais

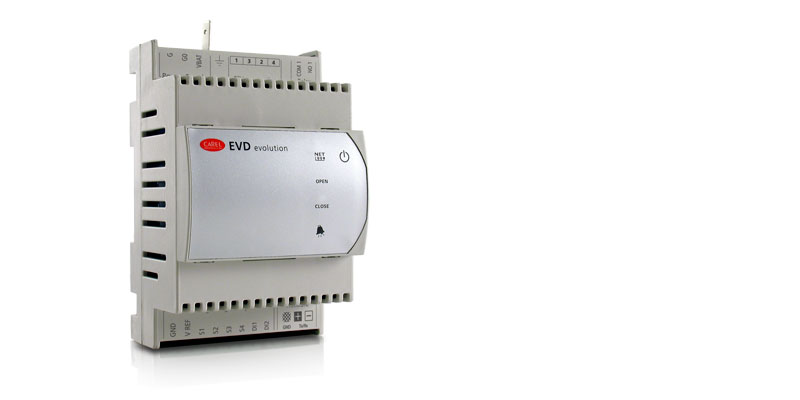

    A série EVD Evolution de controladores de válvulas eletrônicas é a última fase no desenvolvimento dos reconhecidos controladores CAREL para controle de sobreaquecimento.
    Comparados com os controladores padrão EVD, estes dispositivos possuem funções avançadas e uma nova interface de usuário que os tornam ainda mais fáceis de utilizar e configurar.

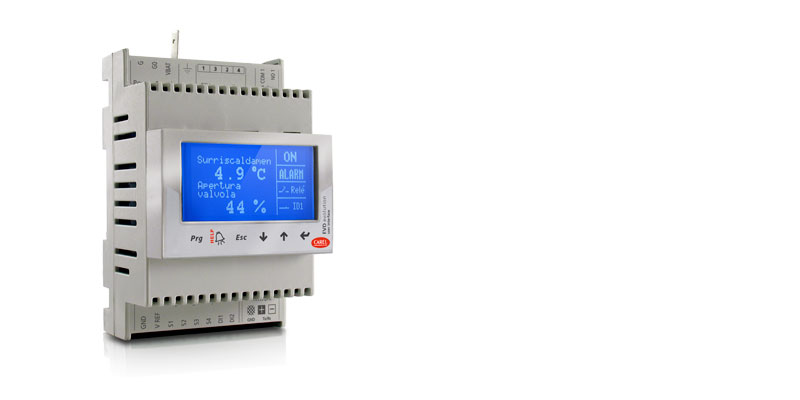

    Um novo visor gráfico e um procedimento simples de programação permitem a partida do controlador selecionando apenas quatro parâmetros (e apenas três, se utilizar o dispositivo para controlar as válvulas CAREL): refrigerante, modo de válvula, tipo de sonda de pressão e tipo de aplicação (chiller, vitrine, etc.), escolhidos no menu de escolha múltipla.
    Funções principais:

    • Controle de sobreaquecimento com alta pressão, baixa pressão e proteção de sobreaquecimento;
    • Procedimento de partida auxiliado (selecionando apenas 4 parâmetros);
    • Diagrama de conexão mostrado no visor;
    • LCD gráfico removível, interface multilíngue com ajuda online para os parâmetros e SI ou unidades imperiais de medida;
    • Gestão de usuário com senha para acessar diferentes níveis de configuração;
    • Cópia de valores de parâmetros para diferentes dispositivos EVD no visor;
    • LEDs para monitorar os parâmetros principais;
    • Utilização de transdutores de pressão radiométricos de baixa potência com saída de 4 até 20 mA (podem ser partilhados entre vários controladores);
    • Segunda entrada digital para controle do descongelamento;
    • Possibilidade de utilizar sensores de recurso.

    Combinado com as válvulas de expansão eletrônica da série CAREL ExV, os controladores EVD Evolution formam um sistema de controle integrado que otimiza o funcionamento do evaporador e obtém elevada economia de energia.




Documentação

Technical

  • Manuals
    * Entries are ordered by date
    Código Descrição Idioma Data * Versão
    Código +0300005CS

    		 Descrição EVD evolution Ovladač elektronického expanzního ventilu

    		 Idioma CZE

    		 Data 16/12/2019

    		 Versão 3.7

    Código +0300005DE

    		 Descrição EVD evolution Treiber für elektronisches Expansionsventil

    		 Idioma GER

    		 Data 16/12/2019

    		 Versão 3.7

    Código +0300005EN

    		 Descrição EVD evolution electronic expansion valve driver

    		 Idioma ENG

    		 Data 16/12/2019

    		 Versão 3.7

    Código +0300005ES

    		 Descrição EVD evolution driver para válvula de expansión electrónica

    		 Idioma SPA

    		 Data 16/12/2019

    		 Versão 3.7

    Código +0300005FR

    		 Descrição EVD evolution pilote pour vanne d'expansion électronique

    		 Idioma FRE

    		 Data 16/12/2019

    		 Versão 3.7

    Código +0300005IT

    		 Descrição EVD evolution driver per valvola di espansione elettronica

    		 Idioma ITA

    		 Data 16/12/2019

    		 Versão 3.7

    Código +0300005PT

    		 Descrição EVD evolution driver para válvula de expansão eletrônica

    		 Idioma POR

    		 Data 16/12/2019

    		 Versão 3.7

    Código +0300005RU

    		 Descrição EVD evolution Привод электронного расширительного вентиля

    		 Idioma RUS

    		 Data 16/12/2019

    		 Versão 3.7

    Código +0300005JA

    		 Descrição EVD evolution 電子膨張弁ドライバー

    		 Idioma JAP

    		 Data 16/08/2013

    		 Versão 3.3
